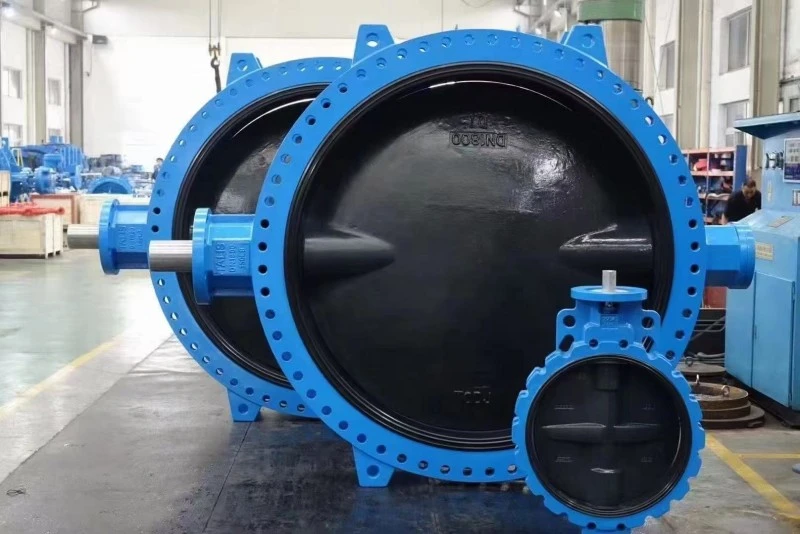

U-টাইপ ফ্ল্যাঞ্জ বাটারফ্লাই ভালভ

ওয়েটস ভালভ ইউ-টাইপ ফ্ল্যাঞ্জ বাটারফ্লাই ভালভ টেকসই, আকারে ছোট, হালকা ওজনের এবং মাত্র কয়েকটি অংশ নিয়ে গঠিত। উপরন্তু, এটি দ্রুত খোলা এবং বন্ধ করা যেতে পারে। যখন ফ্ল্যাঞ্জ বাটারফ্লাই ভালভ সম্পূর্ণরূপে খোলা অবস্থায় থাকে, তখন প্রজাপতি প্লেটের বেধই হল ভালভ বডির মধ্য দিয়ে প্রবাহিত হওয়ার একমাত্র প্রতিরোধক, তাই ভালভ দ্বারা উত্পন্ন চাপের ড্রপ খুব ছোট এবং এটিতে আরও ভাল প্রবাহ নিয়ন্ত্রণ বৈশিষ্ট্য রয়েছে। ইউ-টাইপ ফ্ল্যাঞ্জ বাটারফ্লাই ভালভের সিলিং প্রকারগুলি হল ইলাস্টিক সিলিং এবং মেটাল সিলিং। ইলাস্টিক সিলিং ভালভ, সিলিং রিং ভালভ বডিতে এম্বেড করা যেতে পারে বা প্রজাপতি প্লেটের চারপাশে ইনস্টল করা যেতে পারে।

বৈশিষ্ট্য

1. প্রজাপতি ভালভের একটি সাধারণ কাঠামো, ছোট আয়তন, হালকা ওজন রয়েছে এবং এটি শুধুমাত্র কয়েকটি অংশ নিয়ে গঠিত। উপরন্তু, সহজভাবে 90 ° ঘোরান দ্রুত খোলা এবং বন্ধ করার জন্য, এটি পরিচালনা করা সহজ করে তোলে। একই সময়ে, ভালভের ভাল তরল নিয়ন্ত্রণ বৈশিষ্ট্য রয়েছে।

2. গঠন সহজ এবং কম্প্যাক্ট, এবং দ্রুত খোলা/বন্ধ 90 ° হতে পারে.

3. অত্যন্ত কম অপারেটিং টর্ক, শক্তি-সঞ্চয়.

4. প্রবাহ বক্ররেখা একটি সরল রেখার দিকে ঝোঁক, চমৎকার নিয়ন্ত্রণ কর্মক্ষমতা নির্দেশ করে।

5. উপাদান নির্বাচনের বিস্তৃত পরিসর, বিভিন্ন মিডিয়ার জন্য উপযুক্ত।

সহজভাবে 90 ° ঘোরান দ্রুত খুলতে এবং বন্ধ করতে, পরিচালনা করা সহজ। একই সময়ে, U-টাইপ ফ্ল্যাঞ্জ বাটারফ্লাই ভালভের চমৎকার তরল নিয়ন্ত্রণ বৈশিষ্ট্য রয়েছে।

ধাতব সিল করা ভালভের আয়ুষ্কাল সাধারণত ইলাস্টিক সিল করা ভালভের চেয়ে দীর্ঘ হয়, তবে সম্পূর্ণ সিলিং অর্জন করা কঠিন।

ইউ-টাইপ ফ্ল্যাঞ্জ বাটারফ্লাই ভালভ এবং ডাবল ক্ল্যাম্প বাটারফ্লাই ভালভের মধ্যে তুলনা

1. উপাদান (সাদৃশ্য):

ভালভ বডি: ধূসর ঢালাই লোহা; নমনীয় লোহা; কার্বন ইস্পাত।

ভালভ ডিস্ক: নমনীয় লোহা (নিকেল ধাতুপট্টাবৃত বা নাইলন প্রলিপ্ত); 304/316 স্টেইনলেস স্টীল; অ্যালুমিনিয়াম ব্রোঞ্জ।

ভালভ স্টেম: 410/416/304/316 স্টেইনলেস স্টীল।

ভালভ আসন: EPDM রাবার; নাইট্রিল রাবার; টেফলন; ফ্লুরোরাবার; হেপারেন; ক্লোরোপ্রিন রাবার; ধাতব ভালভ আসন।

2. চাপ (সাদৃশ্য):

ক্লাস 125/150； PN10/16/25

3. আবেদনের সুযোগ:

U-টাইপ ফ্ল্যাঞ্জ বাটারফ্লাই ভালভ ক্ল্যাম্প বা লাগ বাটারফ্লাই ভালভ থেকে আলাদা যে এটি ফ্ল্যাঞ্জ সংযোগ ব্যবহার করে এবং একটি ছোট প্রান্তের মুখের দৈর্ঘ্য রয়েছে।

প্রবাহ নিয়ন্ত্রণের জন্য যদি প্রজাপতি ভালভ ব্যবহার করতে হয়, তবে সবচেয়ে গুরুত্বপূর্ণ বিষয় হল সঠিক আকার এবং ভালভের ধরন বেছে নেওয়া। প্রজাপতি ভালভের কাঠামোগত নীতি বড়-ব্যাসের ভালভ তৈরির জন্য বিশেষভাবে উপযুক্ত। প্রজাপতি ভালভ শুধুমাত্র পেট্রোলিয়াম, প্রাকৃতিক গ্যাস, রাসায়নিক এবং জল চিকিত্সার মতো সাধারণ শিল্পগুলিতে ব্যাপকভাবে ব্যবহৃত হয় না, তবে তাপবিদ্যুৎ কেন্দ্রের শীতল জল ব্যবস্থায়ও ব্যবহৃত হয়।

যদি প্রবাহ নিয়ন্ত্রণের জন্য একটি U-টাইপ ফ্ল্যাঞ্জ বাটারফ্লাই ভালভ ব্যবহার করা প্রয়োজন, তবে সবচেয়ে গুরুত্বপূর্ণ জিনিসটি সঠিকভাবে ভালভের আকার এবং প্রকার নির্বাচন করা। প্রজাপতি ভালভের কাঠামোগত নীতি বড়-ব্যাসের ভালভ তৈরির জন্য বিশেষভাবে উপযুক্ত। প্রজাপতি ভালভ শুধুমাত্র পেট্রোলিয়াম, প্রাকৃতিক গ্যাস, রাসায়নিক এবং জল চিকিত্সার মতো সাধারণ শিল্পগুলিতে ব্যাপকভাবে ব্যবহৃত হয় না, তবে তাপবিদ্যুৎ কেন্দ্রের শীতল জল ব্যবস্থায়ও ব্যবহৃত হয়।
