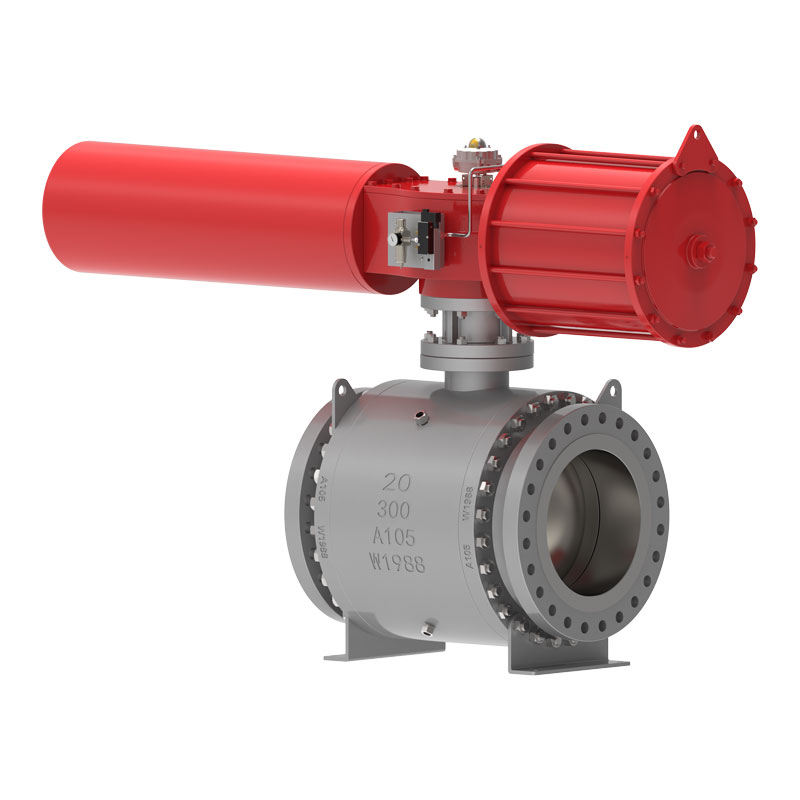

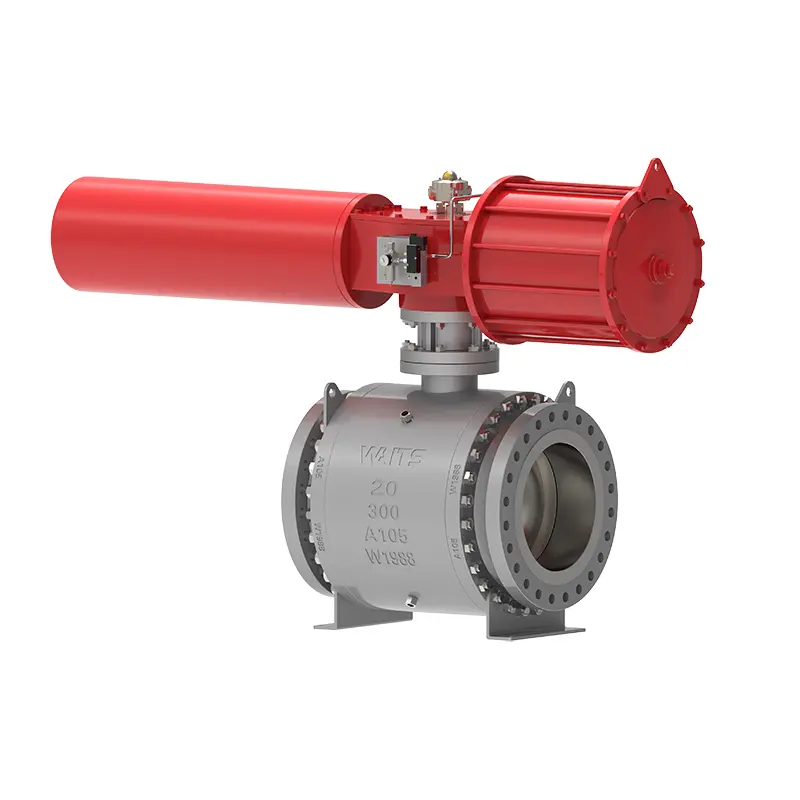

Trunnion বল ভালভ

ওয়েটস ভালভ, তার সম্পূর্ণ উত্পাদন লাইন সহ, আপনাকে ট্রুনিয়ন বল ভালভ পণ্য সরবরাহ করতে পারে। আমাদের ভালভ ডিজাইন এবং উত্পাদনে সমৃদ্ধ অভিজ্ঞতা রয়েছে, পণ্যের গুণমান এবং সম্পর্কিত পরিষেবা, পছন্দের পণ্যের দাম এবং সময়মত ডেলিভারির উপর জোর দেওয়া। আমরা সম্পূর্ণরূপে বিভিন্ন অ্যাপ্লিকেশন বিবেচনা করি এবং বিভিন্ন উত্পাদন মান গ্রহণ করি, যেমন API6D/ ISO17292/BS5351, ইত্যাদি।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

ট্রুনিওন বল ভালভ হল একটি স্টিল বল ভালভ, যা কার্যক্ষমতা এবং ব্যবহারের সামগ্রিক জীবনকে সম্পূর্ণ বিবেচনা করে ডিজাইন এবং তৈরি করা হয়েছে। ভালভ বডিটি উচ্চ-মানের উপকরণ দিয়ে নকল করা হয়েছে, বলটি ইনস্টল করা হয়েছে এবং মধ্যম ফ্ল্যাঞ্জ এবং ঘাড়টি বোল্ট করা হয়েছে। ভালভ আসন আপস্ট্রিম এবং ডাউনস্ট্রিম একক পিস্টন প্রভাব, ডিবিবি ফাংশন। একই সময়ে, ভালভ সীট এবং বলের মধ্যে সিলের জন্য তিনটি কাঠামো রয়েছে:

1. ঐতিহ্যগত নরম সীল গঠন;

2. ত্রিভুজাকার রিং সীল গঠন;

3. হার্ড সীল গঠন.

বাস্তবায়ন মান

নকশা মান	API 6D, API 608, ASME B16.34, ISO 17292, BS5351;
ফ্ল্যাঞ্জ মান	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627;
সংযোগ পদ্ধতি	আরএফ, আরটিজে, বিডব্লিউ
পরীক্ষা এবং গ্রহণযোগ্যতা	API598, API 6D, BS12569;
কাঠামোগত দৈর্ঘ্য	ASME B16.10, BS 558, BS12982, ISO 5752;
চাপ এবং তাপমাত্রার মাত্রা	ASME B16.34,
Fire protection requirements	API6FA API607
কম ফুটো মান	ISO 15848-1, API 622
বিরোধী জারা নকশা	NACE MR 0103 ，NACE MR 0175

আবেদন

আকার	NPS 1” ~ 60” DN25~DN1500
চাপ পরিসীমা	ক্লাস150~ 2500 PN10-PN420
তাপমাত্রা পরিসীমা	；-196℃ ~ +260℃
অ্যাপ্লিকেশন পরিসীমা	কলের জল, পয়ঃনিষ্কাশন, নির্মাণ, পেট্রোলিয়াম, রাসায়নিক শিল্প, খাদ্য, ওষুধ, টেক্সটাইল, বিদ্যুৎ, জাহাজ নির্মাণ, ধাতুবিদ্যা, শক্তি ব্যবস্থা ইত্যাদি।
ড্রাইভ মোড	টারবাইন, বায়ুসংক্রান্ত, বৈদ্যুতিক
ভালভ বডি	ফোরজিংস: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, মোনেল, কাস্টিংস: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Ball	গোলক: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
ভালভ আসন সমর্থন রিং	আসন সমর্থন রিং: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
ভালভ সিট সন্নিবেশ	PTFE, RPTFE, নাইলন, ডেভলন, PEEK
ভালভ স্টেম	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

কর্মক্ষমতা বৈশিষ্ট্য

1. ভালভ স্টেমটি এমনভাবে ডিজাইন করা হয়েছে যাতে অনুপযুক্ত অপারেশনের কারণে ভালভের শরীর থেকে ভালভের স্টেম বের হয়ে না যায়।
2. The trunnion ball valve has a fireproof and anti-static device.
3. জরুরী সিলিং গ্রীস ইনজেকশন পোর্ট ভালভ সিট সীল এবং ভালভ স্টেম সীল এ ডিজাইন করা হয়েছে. সাধারণ সিলিং সিলিং গ্রীসের উপর নির্ভর করে না। যখন সিলিং পৃষ্ঠ ক্ষতিগ্রস্ত হয় এবং ফুটো হয়, জরুরী মেরামতের জন্য সিলিং গ্রীস ইনজেকশন করা যেতে পারে। প্রতিটি গ্রীস ইনজেকশন পোর্ট একটি গ্রীস ইনজেকশন ভালভ এবং এমবেডেড ওয়ান-ওয়ে ভালভ দিয়ে সজ্জিত।
4. একটি ড্রেন ভালভ ভালভ বডির সর্বনিম্ন অবস্থানে ইনস্টল করা হয় যাতে ভালভ গহ্বরটি প্রবাহিত হয় এবং নিষ্কাশন করা যায়; ভালভের গহ্বর অনলাইনে প্রবাহিত করতে এবং পরিষ্কার করতে ভালভ বডির উপরের অংশে একটি ভেন্ট ভালভ ইনস্টল করা হয়। ড্রেন ভালভ এবং ভেন্ট ভালভ নিরাপত্তা, নির্ভরযোগ্যতা এবং সুবিধা নিশ্চিত করতে বিচ্ছিন্ন ভালভ বা বিশেষ স্রাব জয়েন্ট হতে পারে।
5. এটি একটি সংযোগ প্লেট দিয়ে সজ্জিত যা হ্যান্ডেল, ওয়ার্ম গিয়ার, বৈদ্যুতিক, বায়ুসংক্রান্ত, গ্যাস-তরল সংযোগ, ইলেক্ট্রো-হাইড্রলিক লিঙ্কেজ ইত্যাদি সহ বিভিন্ন ড্রাইভ ডিভাইসের সাথে মেলে।
6. The valve with welded ends can adjust the valve end material (transition section) according to the user's pipeline material grade to ensure the adaptability and weldability of the material strength. For valves with sleeves at both ends, the length of the sleeves can ensure that on-site welding operations do not affect the sealing materials.
7. সমাহিত নকশা. সমাহিত ভালভগুলির জন্য, মাটির উপরে কাজ করার সুবিধার্থে প্রকল্পের প্রয়োজন অনুসারে ভালভের স্টেমটি লম্বা করা হয় এবং সংশ্লিষ্ট গ্রীস ইনজেকশন, স্যুয়ারেজ ডিসচার্জ এবং ভেন্টিং ডিভাইসগুলি পাইপ থেকে মাটিতে প্রসারিত করা হয়। সমাহিত এবং উত্থাপিত ভালভের উচ্চতা গ্রাহক দ্বারা প্রদান করা হয়।

Trunnion Ball Valve
