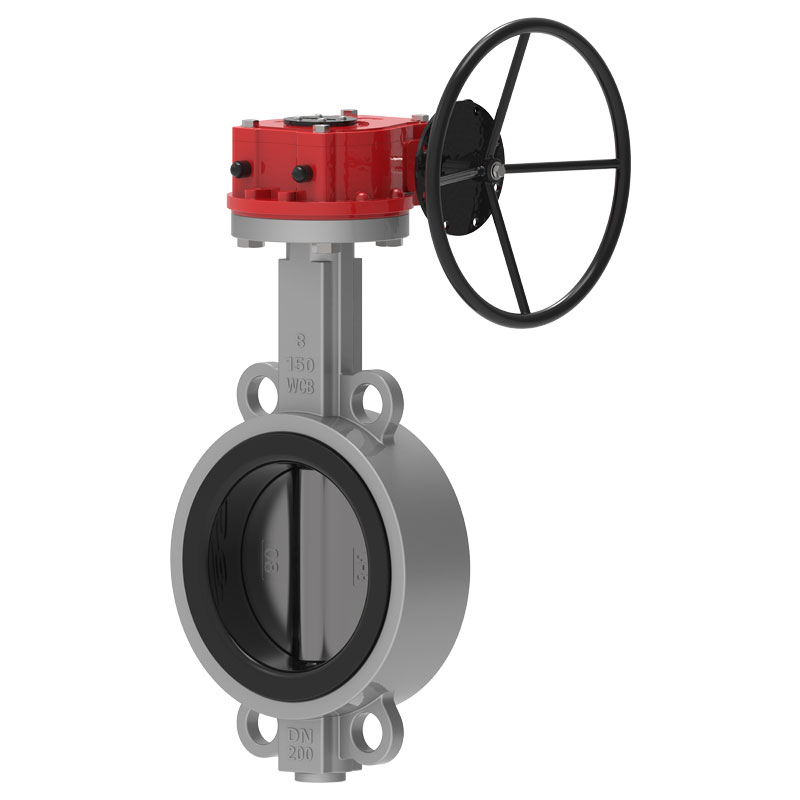

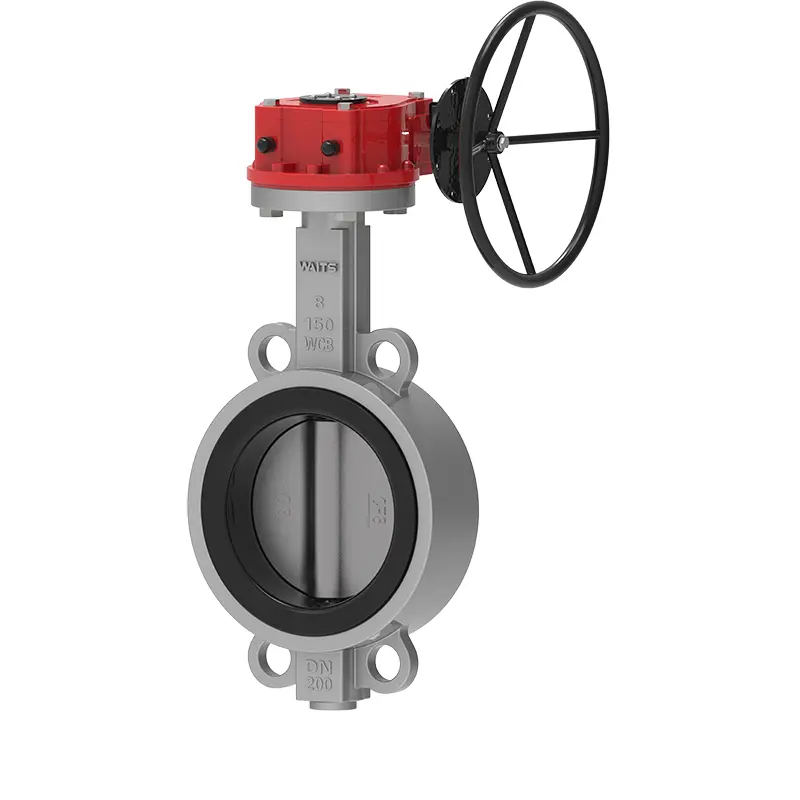

নরম উপবিষ্ট ওয়েফার বাটারফ্লাই ভালভ

Waits হল একটি বড় ভালভ প্রস্তুতকারক এবং সরবরাহকারী যা আপনাকে নরম উপবিষ্ট ওয়েফার বাটারফ্লাই ভালভ প্রদান করতে পারে। এই ভালভ রাবার ভালভ আসন ব্যবহার করে, বিশেষত প্রাকৃতিক উচ্চ-মানের রাবার, যা খাদ্য গ্রেড সার্টিফিকেশনে পৌঁছাতে পারে। নিউজিল্যান্ডের দুধের উৎস কারখানা এবং ইজরায়েল ডিস্যালিনেশন প্ল্যান্টে এর চমৎকার প্রয়োগ রয়েছে।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

উইটস-এর নরম উপবিষ্ট ওয়েফার বাটারফ্লাই ভালভের নকশা এবং উৎপাদনের সময় নিম্নলিখিত ডিজাইনগুলি রয়েছে এবং কর্মক্ষমতার দিক থেকে উন্নত করা হয়েছে:
1-উচ্চ ইলাস্টিক ভালভ সীট রাবার
EPDM ভালভ সিটের রাবার সামগ্রী 50%, এবং এটি ফুটো ছাড়াই সিমুলেশন ওপেনিং এবং ক্লোজিং পরীক্ষায় 10,000 বারের বেশি পরীক্ষা করা হয়েছে।
উপকূল এ কঠোরতা/ডিগ্রী 72 ±3,200% প্রসার্য চাপ/Mpa≥6, প্রসার্য শক্তি Mpa≥15, বিরতিতে দীর্ঘতা/%≥350, বিরতিতে স্থায়ী বিকৃতি/%≦10, টিয়ার শক্তি/KN.m-1≥35, কম্প্রেশন স্থায়ী বিকৃতি (70℃*22h, কম্প্রেশন হার ২৫%)/%≦২০।
ন্যারো-এজ ভালভ সিটের সাথে তুলনা করে, ওয়াইড-এজ ভালভ সিটের পাইপলাইন ফ্ল্যাঞ্জের সাথে একটি বিস্তৃত যোগাযোগের পৃষ্ঠ রয়েছে, যার ব্যাস প্রায় 20 মিমি এবং ভাল ইনস্টলেশন সিলিং কার্যকারিতা রয়েছে।
2-বাটারফ্লাই প্লেট এবং ভালভ শ্যাফ্ট পিন ছাড়াই সংযুক্ত, যা পিন ইনস্টল করার ফলে ফুটো এবং ক্ষয় সম্পূর্ণরূপে এড়াতে পারে। ভালভ খাদটি আলাদা করা সহজ, যা ভালভ সীট প্রতিস্থাপনের জন্য সুবিধাজনক।
3-ভালভ বডি একটি অ্যান্টি-ফ্লাইং ডিভাইস দিয়ে সজ্জিত, যা পাইপলাইনে ব্যবহার করা আরও ভাল এবং নিরাপদ।

বাস্তবায়ন মান

ডিজাইন স্ট্যান্ডার্ড	EN 593 / MSS SP-67 / API 609 / ISO 5752 / BS 5155
স্ট্যান্ডার্ড শেষ করুন	বাস্তবায়নের মান ANSI B16.1 CL. 125LB এবং B16.5 CL। 150LB DIN 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 and PN16 AS 2129 টেবিল D এবং E BS 10 টেবিল D এবং E MSS SP44 CL 150LB AWWA C207 150LB ISO 2531 PN6, PN10 এবং PN16 ISO 7005 PN6, PN10 এবং PN16
পরিদর্শন ও পরীক্ষা	API 598 ISO 5208 EN 12266
ফেস টু ফেস	ISO 5752, EN 558, MSS SP67 API 609 DIN3202
শীর্ষ ফ্ল্যাঞ্জ	ISO 5211

আবেদন

অপারেটিং তাপমাত্রা	-45℃~+150℃
SIZE	2"-32" DN50-DN800 34"-80"DN850-DN2000
কাজের চাপ / CWP	16বার 10 বার
শেল	24বার 15 বার
সিল	18BAR 10BAR
বায়ু পরীক্ষা	6BAR 6 বার
অপারেটিং এনভায়রনমেন্ট	ব্যালাস্ট এবং বিলজ সিস্টেম রাসায়নিক প্রক্রিয়াকরণ ডিস্যালিনেশন প্ল্যান্ট, ড্রিলিং রিগ, পানীয় জল শুকনো গুঁড়া, খাদ্য ও পানীয়, গ্যাস উদ্ভিদ HAVC Mining industry,Paper industry,Sand handling,Seawater,Sugar industry থার্মো প্রযুক্তিগত জল চিকিত্সা বর্জ্য জল
ড্রাইভিং পদ্ধতি	হ্যান্ড লিভার ওয়ার্ম গিয়ার বৈদ্যুতিক বায়ুসংক্রান্ত
BODY	কাস্ট আয়রন নমনীয় আয়রন কার্বন ইস্পাত স্টেইনলেস স্টীল AL-ব্রোঞ্জ
ডিআইএসসি	কাস্ট আয়রন নমনীয় আয়রন কার্বন ইস্পাত স্টেইনলেস স্টীল AL-ব্রোঞ্জ
স্টেম	2CR13 F304 F316 F51 F53 Monel K500
আসন	বুনা এনবিআর ইপিডিএম ভিটন পিটিএফই এইচইপিডিএম নিওপ্রিন হাইপালন প্রাকৃতিক রাবার

কর্মক্ষমতা বৈশিষ্ট্য

1. The soft seated wafer butterfly valve is small in size, light in weight, easy to disassemble and repair.
2. গঠনটি সহজ এবং কম্প্যাক্ট, যার অপারেটিং ওপেনিং এবং ক্লোজিং স্পিড 90।
3. কাজের ঘূর্ণন সঁচারক বল ছোট, শ্রম-সঞ্চয় এবং হালকা.
4. In terms of sealing performance, the gas test leakage is zero, which is very guaranteed.
5. বিভিন্ন উপাদান উপকরণ নির্বাচন এবং বিভিন্ন মিডিয়া প্রয়োগ করা যেতে পারে.
6. প্রবাহ বৈশিষ্ট্য রৈখিক হতে থাকে, এবং সমন্বয় কর্মক্ষমতা ভাল.
7. ওপেনিং এবং ক্লোজিং টেস্টের সংখ্যা কয়েক হাজার বার পৌঁছতে পারে এবং পরিষেবা জীবন দীর্ঘ।

Soft Seated Wafer Butterfly Valve
