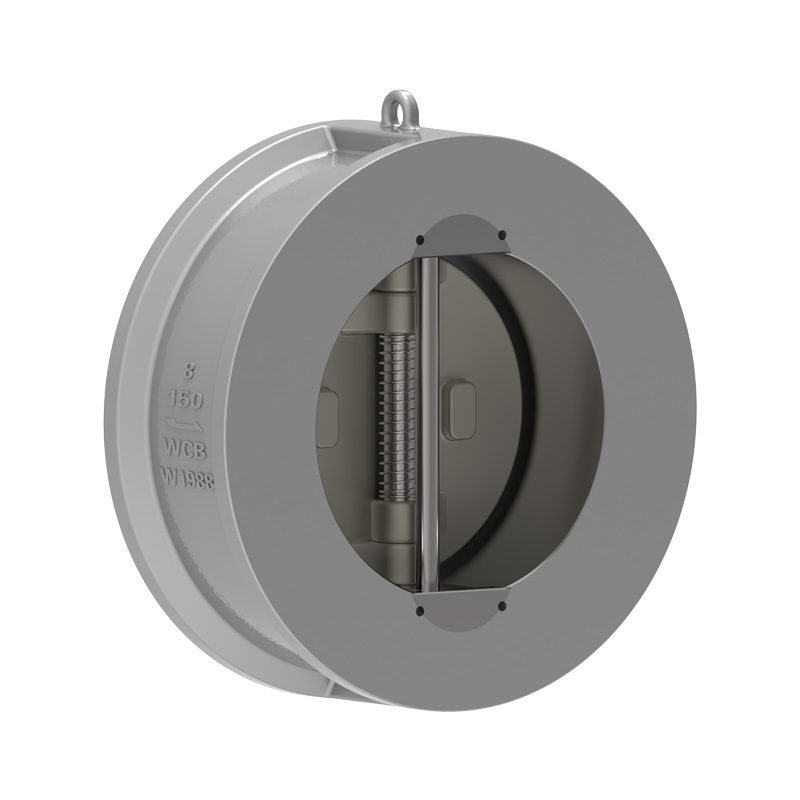

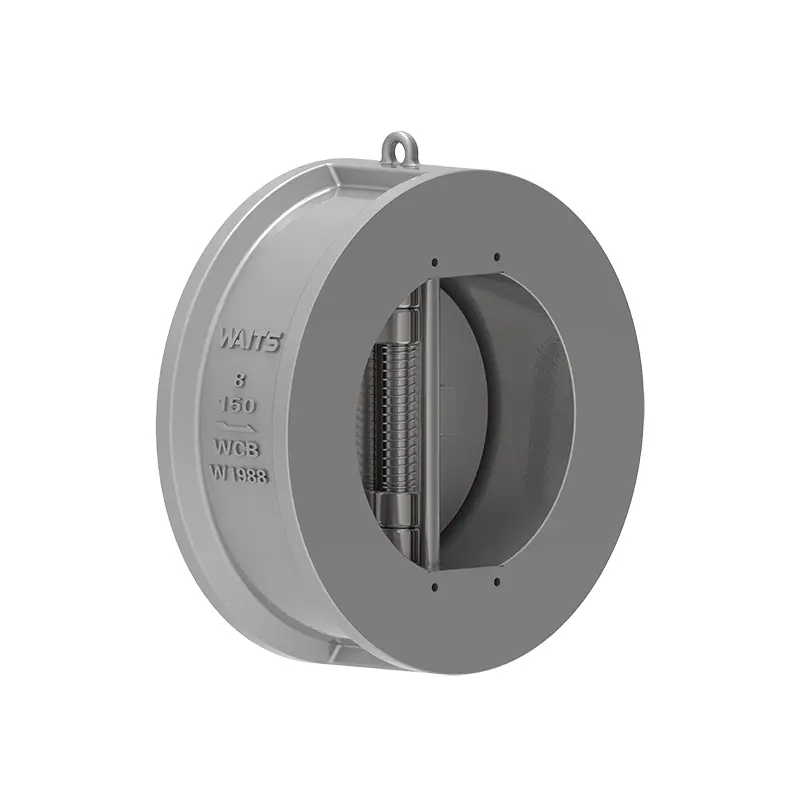

নরম সীল ডুয়াল প্লেট চেক ভালভ

নরম সীল ডুয়াল প্লেট চেক ভালভের প্রজাপতি প্লেট দুটি অর্ধবৃত্ত, একটি কেন্দ্রীয় উল্লম্ব পিনের উপর একটি স্প্রিং-লোডেড ডিস্ক সাসপেন্ড করা।
যখন ভালভ খোলা হয়, তখন তরলটির সম্মিলিত শক্তি ডিস্ক সিলিং পৃষ্ঠের কেন্দ্রে থাকে এবং স্প্রিং সাপোর্ট ফোর্সের ক্রিয়া বিন্দু যা প্রতিক্রিয়া হিসাবে কাজ করে তা ডিস্ক পৃষ্ঠের কেন্দ্রে অবস্থিত, যাতে ডিস্কের রুট প্রথমে খোলে। এটি সিলিং পৃষ্ঠের পরিধান এড়ায় যা ঘটে যখন ডিস্কটি পুরানো প্রচলিত ভালভে খোলা হয় এবং ভালভ সিলের স্থায়িত্ব বৃদ্ধি করে।
যখন প্রবাহের হার কমে যায়, টর্শন স্প্রিং প্রতিক্রিয়া বলের ক্রিয়ায়, ডিস্কটি ধীরে ধীরে ভালভ আসনের কাছে আসে এবং ভালভের ধীর বন্ধের পর্যায়ে প্রবেশ করে। যখন তরল আবার প্রবাহিত হয়, তখন ডিস্কে এর বল এবং টরশন স্প্রিং প্রতিক্রিয়া শক্তি একসাথে কাজ করবে এবং ডিস্কের ক্লোজিং সেই অনুযায়ী বৃদ্ধি পাবে, দ্রুত বন্ধের পর্যায়ে প্রবেশ করবে। এই নকশার উদ্দেশ্য হল জল হাতুড়ি ঘটনা কমাতে, জল হাতুড়ি ক্ষতি কমাতে, এবং ভাল সেবা জীবন প্রসারিত. বন্ধ করার সময়, স্প্রিং ফোর্স পয়েন্টের কারণে ডিস্কের উপরের অংশটি প্রথমে বন্ধ হয়ে যায়, শিকড়কে কামড়ানো থেকে বাধা দেয় এবং ভালভ সিলিং পৃষ্ঠের স্থায়িত্ব উন্নত করে।

বাস্তবায়ন মান

আবেদন

কর্মক্ষমতা বৈশিষ্ট্য

1. নরম সীল ডুয়াল প্লেট চেক ভালভের উপাদানগুলির মধ্যে রয়েছে ভালভ বডি, ভালভ ডিস্ক, ভালভ শ্যাফ্ট, স্প্রিং এবং অন্যান্য অংশ, যা ক্ল্যাম্পিং টাইপ দ্বারা সংযুক্ত এবং একটি কমপ্যাক্ট কাঠামো রয়েছে।
2. ভালভের প্রজাপতি প্লেট দুটি অর্ধবৃত্ত দিয়ে তৈরি এবং একটি স্প্রিং দ্বারা ফিরে আসতে বাধ্য হয়। সিলিং পৃষ্ঠটি শরীরের উপর পৃষ্ঠের পরিধান-প্রতিরোধী উপাদান দিয়ে তৈরি বা রাবার দিয়ে রেখাযুক্ত হতে পারে। এটি ব্যবহার এবং নির্ভরযোগ্য sealing একটি বিস্তৃত পরিসীমা আছে.
3. ভালভ ডিস্কের একটি সংক্ষিপ্ত ক্লোজিং স্ট্রোক রয়েছে এবং এটি স্প্রিং-লোড, সংবেদনশীল ক্রিয়া এবং দ্রুত বন্ধ করার গতি সহ, যা উল্লেখযোগ্যভাবে জলের হাতুড়ি হ্রাস করে।
4. যেহেতু নরম সীল ডুয়াল প্লেট চেক ভালভের একটি কম্প্যাক্ট কাঠামো, ছোট আকার, হালকা ওজন এবং সহজ ইনস্টলেশন রয়েছে, এটি এমন পরিস্থিতিতে ব্যবহারের জন্য উপযুক্ত যেখানে ইনস্টলেশনের স্থান সীমিত। এটি অনুভূমিক বা উল্লম্ব পাইপ ব্যবহার করা যেতে পারে।
5. জল, বাষ্প তেল, নাইট্রিক অ্যাসিড, অ্যাসিটিক অ্যাসিড, শক্তিশালী অক্সিডাইজিং মিডিয়া এবং অন্যান্য মিডিয়ার জন্য প্রযোজ্য।
