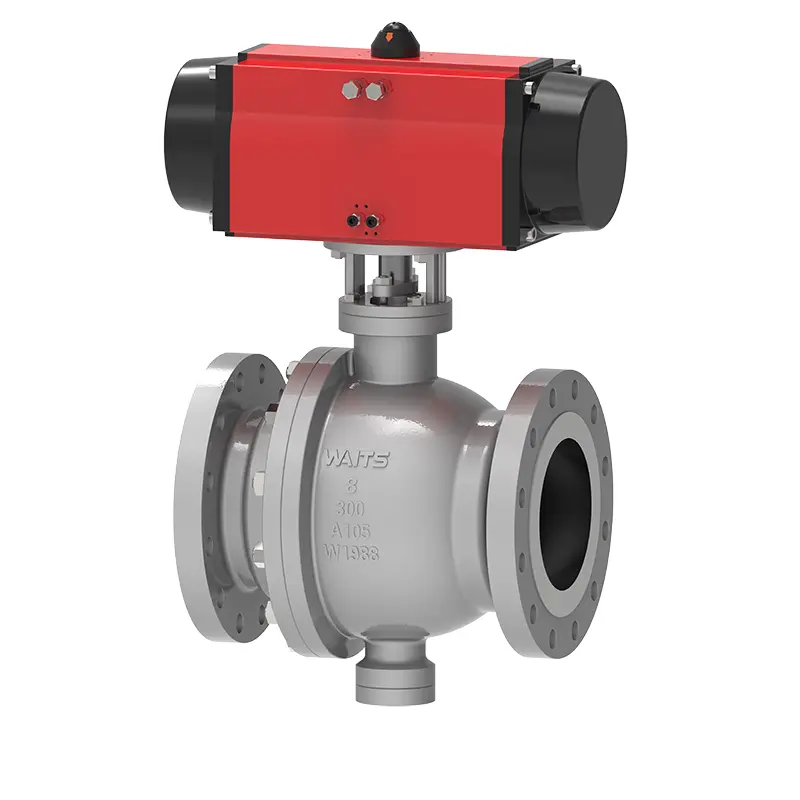

বায়ুসংক্রান্ত ট্রুনিয়ন বল ভালভ

ওয়েটস একটি বায়ুসংক্রান্ত ট্রুনিয়ন বল ভালভ প্রস্তুতকারক যা চীনে তার বিশ্ব সদর দফতর রয়েছে। আমরা বিশ্ববাজারে গ্রাহকদের একটি স্থিতিশীল সরবরাহ এবং প্রতিযোগিতামূলক দাম সহ সরবরাহ করতে পারি। সমৃদ্ধ শিল্পের অভিজ্ঞতা এবং পেশাদার দল আমাদের পণ্যের গুণমান এবং সম্পর্কিত পরিষেবার স্তরগুলি আরও উন্নত করতে সহায়তা করে। বিভিন্ন উত্পাদন মান উত্পাদনে ব্যবহার করা যেতে পারে যেমন API6D/ISO17292/BS5351, E.

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

বায়ুসংক্রান্ত ট্রুনিয়ন বল ভালভ একটি ইস্পাত বল ভালভ, ভালভের দেহটি উচ্চমানের উপকরণ দিয়ে জাল করা হয়, বলটি ইনস্টল করা হয় এবং মাঝের ফ্ল্যাঞ্জ এবং ঘাড়টি বল্ট দ্বারা সংযুক্ত থাকে। ভালভ সিটের উজানের এবং প্রবাহটি ডিবিবি ফাংশন সহ একক পিস্টন প্রভাব। একই সময়ে, ভালভ আসন এবং বলের মধ্যে সিলটিতে তিনটি কাঠামো রয়েছে: traditional তিহ্যবাহী নরম সিল কাঠামো, ত্রিভুজাকার রিং সিল কাঠামো এবং শক্ত সিল কাঠামো।

বাস্তবায়ন মান

নকশা মান	এপিআই 6 ডি, এপিআই 608, এএসএমই বি 16.34, আইএসও 17292, বিএস 5351;
ফ্ল্যাঞ্জ স্ট্যান্ডার্ডস	এএসএমই বি 16.5, এএসএমই বি 16.47, এএসএমই বি 16.25, এএসএমই বি 16.11, বিএস 12627;
সংযোগ পদ্ধতি	আরএফ ， আরটিজে, বিডাব্লু
পরীক্ষা এবং গ্রহণযোগ্যতা	API598, 6D API, BS12569;
কাঠামোগত দৈর্ঘ্য	এএসএমই বি 16.10, বিএস 558, বিএস 12982, আইএসও 5752;
চাপ এবং তাপমাত্রার স্তর	ASME B16.34 、
আগুন সুরক্ষা প্রয়োজনীয়তা	API6FA API607
কম ফুটো মান	আইএসও 15848-1, এপিআই 622
বিরোধী জারা নকশা	NACE MR 0103 ， NACE MR 0175

আবেদন

আকার	এনপিএস 1 "~ 60" ডিএন 25 ~ ডিএন 1500
চাপ পরিসীমা	ক্লাস 150 ~ 2500 পিএন 10-পিএন 420
তাপমাত্রা ব্যাপ্তি	； -196 ℃ ~ +260 ℃ ℃
অ্যাপ্লিকেশন ব্যাপ্তি	নলের জল, নিকাশী, নির্মাণ, পেট্রোলিয়াম, রাসায়নিক শিল্প, খাদ্য, ওষুধ, টেক্সটাইল, বিদ্যুৎ, শিপ বিল্ডিং, ধাতুবিদ্যা, শক্তি ব্যবস্থা ইত্যাদি ইত্যাদি
ড্রাইভ মোড	টারবাইন, বায়ুসংক্রান্ত, বৈদ্যুতিক
ভালভ বডি	ভুলে যাওয়া ： এ 105, এ 182 এফ 304, এফ 304 এল, এফ 316, এফ 316 এল, এফ 51, এফ 53, এ 350 এলএফ 2, এলএফ 3, এলএফ 5, মনেল, কাস্টিং ： এ 216 ডাব্লুসিবি, এ 351 সিএফ 3, সিএফ 8, সিএফ 3 এম, সিএফ 8 এম, এ 995 4 এ, 5 এ, এ 352 এলসিবি, এলসিসি, এলসি 2
বল	গোলক ： CS+ENP, A182 F304, F304L, F316, F316L, F51, এফ 53, সিএস+টিসিসি, সিএস+এনআই 60
ভালভ আসন সমর্থন রিং	সিট সাপোর্ট রিং ： সিএস+ইএনপি, এ 182 এফ 304, এফ 304 এল, এফ 316, এফ 316 এল, এফ 51, এফ 53, সিএস+টিসিসি, সিএস+এনআই 55
ভালভ সিট সন্নিবেশ	পিটিএফই, আরপিটিএফই, নাইলন, ডিভলন, পিক
ভালভ স্টেম	A182 F6A, F316, F51, A105+ENP, AISI 4140+ENP, 17-4ph

পারফরম্যান্স বৈশিষ্ট্য

1। ভালভ স্টেমটি সম্ভাব্য অনুপযুক্ত অপারেশনের জন্য বিবেচনার সাথে ডিজাইন করা হয়েছে, সুতরাং ভালভের স্টেমটি ভালভের দেহের বাইরে পপিং থেকে রোধ করতে পারে এমন একটি নকশা গৃহীত হয়।

2। বায়ুসংক্রান্ত ট্রুনিয়ন বল ভালভের ফায়ারপ্রুফ এবং অ্যান্টি-স্ট্যাটিক ডিভাইস রয়েছে যা বিশেষ পরিস্থিতিতে আরও স্থিতিশীল এবং নিরাপদ।

3। জরুরী সিলিং গ্রিজ ইনজেকশন পোর্টগুলি ভালভ আসনের সিলিং পয়েন্ট এবং ভালভ স্টেমে সরবরাহ করা হয়। সাধারণ সিলিং অবস্থার অধীনে, সিলিং গ্রীস নির্ভর করা হয় না, তবে একবার সিলিং পৃষ্ঠটি ক্ষতিগ্রস্থ হয়ে গেলে এবং ফুটো হয়ে গেলে, সিলিং গ্রীস জরুরী মেরামতের জন্য ইনজেকশন দেওয়া যেতে পারে। প্রতিটি গ্রিজ ইনজেকশন পোর্ট একটি গ্রিজ ইনজেকশন ভালভ এবং একটি প্রাক-সমাহিত চেক ভালভ দিয়ে সজ্জিত।

4। ভালভ গহ্বরের নিষ্কাশন এবং নিকাশীর জন্য ভালভ বডিটির নীচে একটি ড্রেন ভালভ ইনস্টল করা হয়; ভালভ গহ্বরের অনলাইন নিষ্কাশন এবং পরিষ্কারের জন্য ভালভ বডি শীর্ষে একটি এক্সস্টাস্ট ভালভ ইনস্টল করা হয়। ড্রেন ভালভ এবং এক্সস্টাস্ট ভালভ বিচ্ছিন্নতা ভালভ বা বিশেষ স্রাব জয়েন্টগুলি হতে পারে।

5। পণ্যটি বিভিন্ন ড্রাইভ ডিভাইসের সাথে মেলে সংযোগকারী প্লেট দিয়ে সজ্জিত।

6। ভালভ শেষ উপাদান ব্যবহারকারীর পাইপলাইনের নির্দিষ্ট উপাদান গ্রেড অনুযায়ী সামঞ্জস্য করা যেতে পারে। যদি এটি উভয় প্রান্তে হাতা সহ একটি ভালভ হয় তবে হাতাটির দৈর্ঘ্য নিশ্চিত করতে পারে যে সাইটে ওয়েল্ডিং অপারেশন সিলিং উপাদানগুলিকে প্রভাবিত করে না।

7। সরাসরি সমাধিস্থ নকশা গৃহীত হয়। এই ধরণের প্রত্যক্ষ কবর দেওয়া ভালভের জন্য, গ্রাউন্ড অপারেশন সহজ করার জন্য প্রকল্প অনুসারে ভালভ স্টেমটি দীর্ঘায়িত করা দরকার এবং পাইপলাইন থেকে গ্রিজ ফিলিং, নিকাশী স্রাব এবং ভেন্টিং ডিভাইসগুলির জন্য গ্রাউন্ডে প্রসারিত করা দরকার। সরাসরি কবর দেওয়া ভালভের উচ্চতা গ্রাহক দ্বারা সরবরাহ করা হয়।
