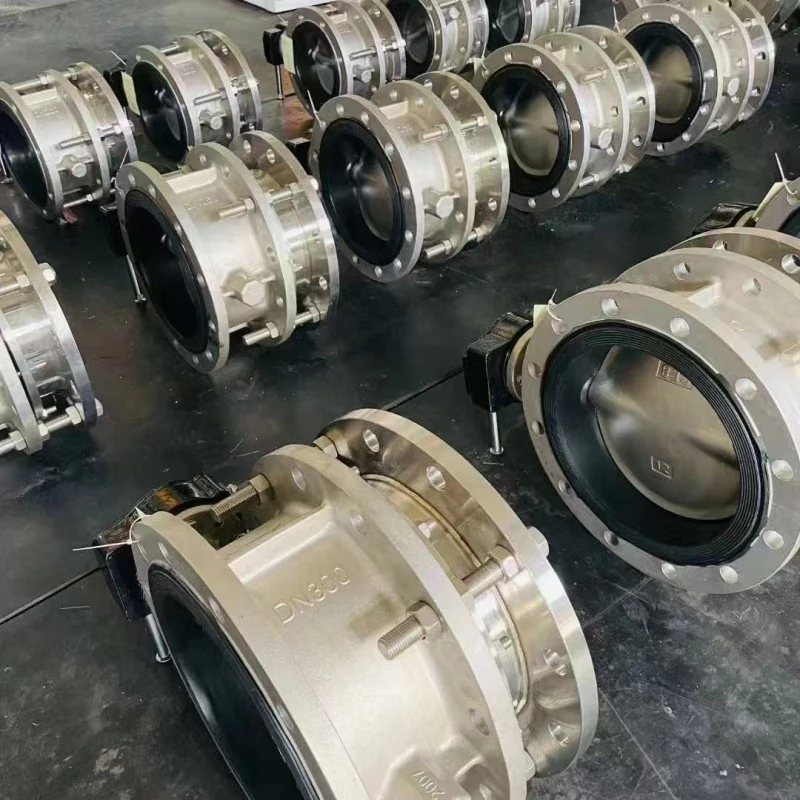

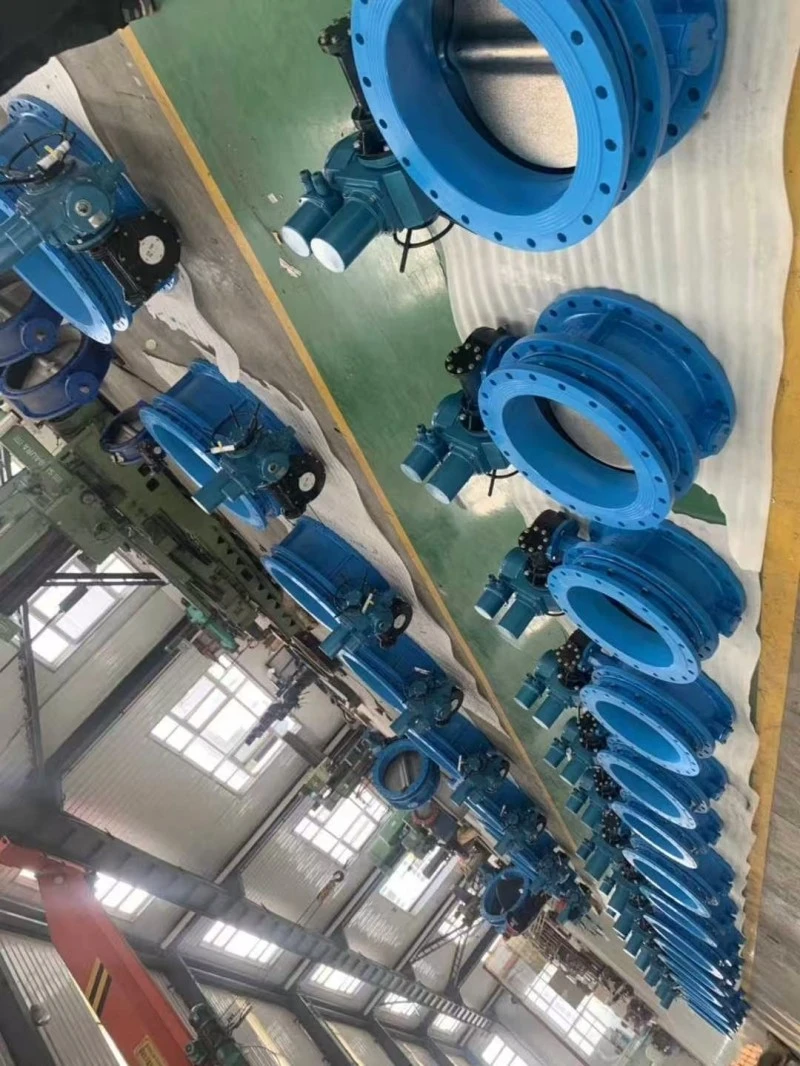

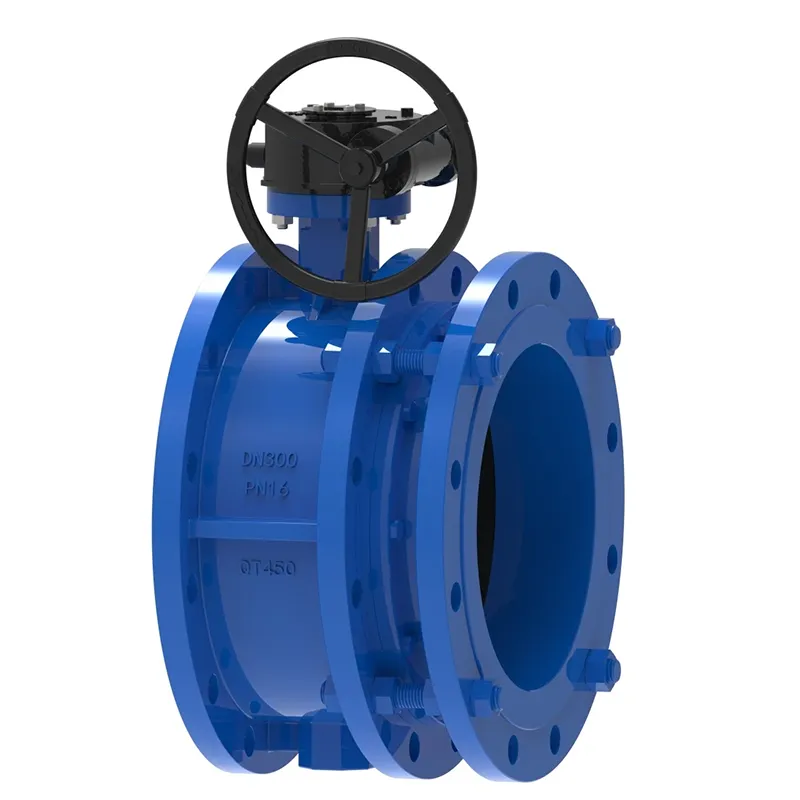

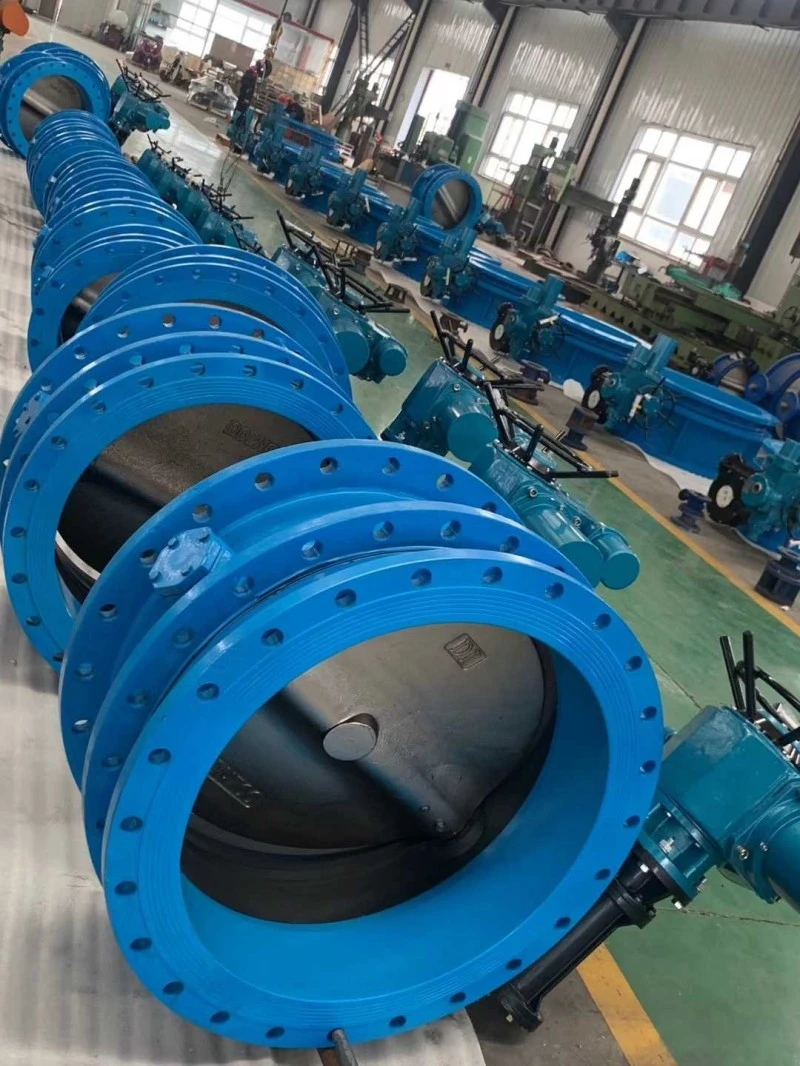

সম্প্রসারণ যুগ্ম সমকেন্দ্রিক প্রজাপতি ভালভ

উন্নত টেলিস্কোপিক কেন্দ্রীভূত প্রজাপতি ভালভের প্রজাপতি প্লেটটি পাইপলাইনের ব্যাসের দিকে ইনস্টল করা আছে। টেলিস্কোপিক বাটারফ্লাই ভালভ বডির নলাকার চ্যানেলে, ডিস্ক-আকৃতির প্রজাপতি প্লেটটি 0 ° এবং 90 ° এর মধ্যে একটি ঘূর্ণন কোণ সহ অক্ষের চারপাশে ঘোরে। 90 ° এ ঘোরানো হলে, ভালভ সম্পূর্ণরূপে খোলা হয়। তাপমাত্রার জন্য উপযুক্ত ≤ 80 ℃, পেট্রোলিয়াম, রাসায়নিক, খাদ্য, ফার্মাসিউটিক্যাল, টেক্সটাইল, পেপারমেকিং, বিদ্যুৎ, জল সরবরাহ এবং নিষ্কাশন, গ্যাস পাইপলাইন প্রবাহ নিয়ন্ত্রণ করতে, মিডিয়া আটকাতে এবং পাইপলাইনের তাপীয় সম্প্রসারণ এবং সংকোচনের জন্য ক্ষতিপূরণের জন্য ব্যবহৃত হয়।

সুবিধা:

টেলিস্কোপিক কেন্দ্রীভূত প্রজাপতি ভালভ (একটি কাঠামো যা একটি নির্দিষ্ট দৈর্ঘ্যের মধ্যে প্রসারিত হতে পারে) শুধুমাত্র ভালভকে বিচ্ছিন্ন করার সুবিধাই দেয় না, কিন্তু পাইপলাইনের চাপও কমায় এবং ভালভকে রক্ষা করে। একই সময়ে, এটি প্রজাপতি ভালভ এবং সম্প্রসারণ জয়েন্টগুলির ইনস্টলেশন পদ্ধতিকে সংকুচিত করে, স্থানটিকে আরও কম্প্যাক্ট করে তোলে। সাধারণত, এই ধরনের ভালভগুলির বিশেষ রক্ষণাবেক্ষণের প্রয়োজন হয় না এবং শুধুমাত্র ফুটো এবং বিচ্ছিন্নতার জন্য প্রসারণ এবং সংকোচনের অংশগুলির নিয়মিত পর্যবেক্ষণ প্রয়োজন।

টেলিস্কোপিক কেন্দ্রীভূত প্রজাপতি ভালভের ইনস্টলেশন পদ্ধতির দুর্দান্ত সুবিধা রয়েছে, কারণ শুধুমাত্র সম্প্রসারণ জয়েন্টটিকে আলাদা করতে হবে, যা প্রচুর রক্ষণাবেক্ষণের জায়গা বাঁচায় এবং ভালভ মুক্ত রক্ষণাবেক্ষণ অর্জন করে (প্রজাপতি ভালভগুলি ভারী, সম্প্রসারণ জয়েন্টগুলি হালকা এবং শ্রমের তীব্রতা কম)।

ইনস্টলেশন সতর্কতা:

1. পাইপলাইন নির্মাণ সাইটে বিচ্ছিন্ন সম্প্রসারণ ফ্ল্যাঞ্জ সহ প্রজাপতি ভালভগুলি ভেঙে ফেলা কঠোরভাবে নিষিদ্ধ; সাইটে টেলিস্কোপিক বাটারফ্লাই ভালভ বারবার লম্বা করা বা ছোট করা কঠোরভাবে নিষিদ্ধ।

2. সম্প্রসারণ ভালভের উভয় প্রান্তের পাইপগুলিকে কেন্দ্রীভূত হতে হবে এবং পাইপের দুটি ফ্ল্যাঞ্জের পৃষ্ঠগুলি অবশ্যই সমান্তরাল হতে হবে;

3. ফ্ল্যাঞ্জ ফিক্সিং বোল্টগুলিকে প্রতিসমভাবে শক্ত করা উচিত এবং একপাশে জোর করে ফ্ল্যাঞ্জ ফিক্সিং বোল্টগুলিকে শক্ত করবেন না;

4. সম্প্রসারণ পাইপ ভালভ পিছনে ইনস্টল করা হয়;

5. সম্প্রসারণ ভালভের সম্প্রসারণ অংশটি পাইপলাইনের কোণে বা শেষে ইনস্টল করা উচিত নয়।

6. সম্প্রসারণ ফ্ল্যাঞ্জ প্রজাপতি ভালভ ইনস্টলেশনের আগে ফ্ল্যাট স্থাপন করা আবশ্যক এবং ইচ্ছামত bumped করা উচিত নয়;

7. টেলিস্কোপিক কেন্দ্রীভূত প্রজাপতি ভালভের কাঠামোগত দৈর্ঘ্য কারখানায় সর্বনিম্ন দৈর্ঘ্য এবং ইনস্টলেশনের সময় ইনস্টলেশন দৈর্ঘ্যে (অর্থাৎ ডিজাইনের দৈর্ঘ্য) টানা হয়;

যখন পাইপলাইনগুলির মধ্যে দৈর্ঘ্য সম্প্রসারণ প্রজাপতি ভালভের ইনস্টলেশন দৈর্ঘ্যকে ছাড়িয়ে যায়, দয়া করে পাইপলাইনের ব্যবধান সামঞ্জস্য করুন এবং এটির ক্ষতি এড়াতে সম্প্রসারণ ভালভটিকে জোর করে টানবেন না;

9. টেলিস্কোপিক কেন্দ্রীভূত প্রজাপতি ভালভের বাটারফ্লাই ভালভ যে কোনও অবস্থানে ইনস্টল করা যেতে পারে। যখন তাপমাত্রা ক্ষতিপূরণের জন্য ব্যবহার করা হয়, পাইপলাইন ইনস্টলেশন সম্পন্ন হওয়ার পরে, বন্ধনীগুলিকে পাইপলাইন অক্ষ বরাবর উভয় প্রান্তে ইনস্টল করা উচিত যাতে এক্সপেনশন ভালভ এক্সপেনশন পাইপটি টানা থেকে রোধ করা যায়। বন্ধনীটির সমর্থন শক্তি নিম্নলিখিত সূত্র অনুসারে গণনা করা হয় এবং অপারেশন চলাকালীন বন্ধনীটি অপসারণ করা কঠোরভাবে নিষিদ্ধ;

কীভাবে চয়ন করবেন:

টেলিস্কোপিক এককেন্দ্রিক প্রজাপতি ভালভের কাঠামোগত রূপ দুটি প্রকারে বিভক্ত: সমকেন্দ্রিক টেলিস্কোপিক প্রজাপতি ভালভ এবং এককেন্দ্রিক টেলিস্কোপিক বাটারফ্লাই ভালভ। বিভিন্ন অপারেটিং মেকানিজম অনুসারে, এটি ওয়ার্ম গিয়ার চালিত টেলিস্কোপিক প্রজাপতি ভালভ, বায়ুসংক্রান্ত টেলিস্কোপিক প্রজাপতি ভালভ এবং বৈদ্যুতিক টেলিস্কোপিক প্রজাপতি ভালভগুলিতে বিভক্ত করা যেতে পারে।

বিভিন্ন সিলিং উপকরণ অনুসারে, এটি নরম সিলযুক্ত টেলিস্কোপিক প্রজাপতি ভালভ এবং ধাতব শক্ত সিলযুক্ত টেলিস্কোপিক বাটারফ্লাই ভালভগুলিতে বিভক্ত।

টেলিস্কোপিক ঘনীভূত প্রজাপতি ভালভগুলি সাধারণত T>80 ℃ তাপমাত্রা সহ পরিষ্কার জলের পাইপলাইনের জন্য ব্যবহৃত হয় এবং পাইপলাইনগুলি ক্ষয়কারী নয়। হার্ড সিল করা টেলিস্কোপিক বাটারফ্লাই ভালভগুলি সাধারণত T>425 ℃ তাপমাত্রা সহ বাষ্প তাপ স্থানান্তর পাইপলাইনে ব্যবহৃত হয়। অতএব, একটি টেলিস্কোপিক প্রজাপতি ভালভ নির্বাচন করার সময়, সঠিক পছন্দ করার জন্য মাঝারি, তাপমাত্রা, চাপ ইত্যাদি স্পষ্ট করা প্রয়োজন।
