কিভাবে বর্ধিত স্টেম গিয়ার ফ্ল্যাঞ্জ বাটারফ্লাই ভালভ সমাহিত এবং উত্তাপ শিল্প পাইপলাইন সিস্টেমের জন্য অপারেশন বাধাগুলি সমাধান করে?

1. সম্পূর্ণ কাঠামোগত রচনা এবং মূল কাজের নীতি

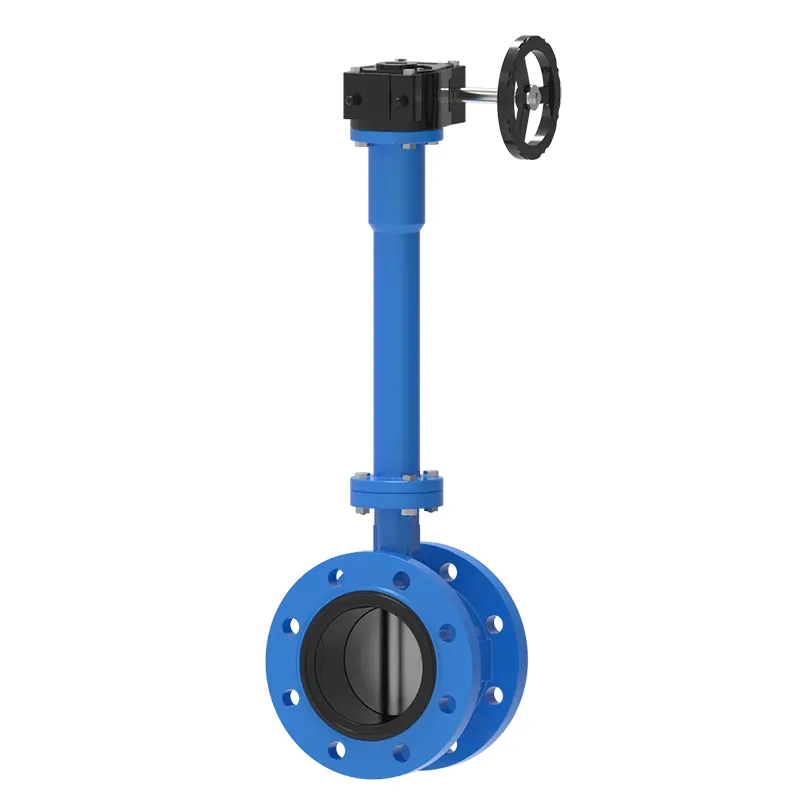

1.1 ফ্ল্যাঞ্জ, এক্সটেন্ডেড স্টেম এবং গিয়ার ড্রাইভের স্প্লিট কম্পোনেন্ট লেআউট

তিনটি মূল কার্যকরী মডিউল সমগ্র ভালভ বডি গঠন করে, প্রতিটি যথাক্রমে স্বাধীন পাইপলাইন সংযোগ, টর্ক ট্রান্সমিশন এবং প্রবাহ নিয়ন্ত্রণের কাজ করে। ডাবল-ফ্ল্যাঞ্জযুক্ত ভালভ বডি ফুল-ফেস বোল্টযুক্ত সংযোগ ফর্ম গ্রহণ করে, যা পাইপলাইন ফ্ল্যাঞ্জের সাথে মিলিত হওয়া শক্ত সিলিং জয়েন্টগুলি গঠন করে, দীর্ঘমেয়াদী চাপের ওঠানামার অধীনে ওয়েফার ভালভের আলগা ক্ল্যাম্পিংয়ের কারণে মাঝারি ফুটো হওয়ার ঝুঁকি এড়ায়। বর্ধিত স্টেম অ্যাসেম্বলি হল সাধারণ প্রজাপতি ভালভের তুলনায় সবচেয়ে আলাদা অংশ, যা গিয়ার অপারেটিং হ্যান্ডহুইলকে অ্যাক্সেসযোগ্য গ্রাউন্ড বা ইকুইপমেন্ট প্ল্যাটফর্মে প্রসারিত করে, কবর দেওয়া বা উত্তাপযুক্ত ভালভের শরীরের অংশ থেকে অপারেশন অবস্থানকে আলাদা করে।

লম্বা করা স্টেমের উপরে ইনস্টল করা ওয়ার্ম গিয়ার রিডাকশন বক্স বড় ব্যাসের ডিস্ক ঘূর্ণনের জন্য প্রয়োজনীয় বৃহৎ টর্ককে হালকা হ্যান্ডহুইল অপারেশন ফোর্সে রূপান্তরিত করে, যা কার্যকরভাবে অপারেটরদের শারীরিক শ্রমের তীব্রতা হ্রাস করে। গিয়ার বক্সের ভিতরে, নির্ভুল কীট এবং ওয়ার্ম হুইল মেশিং স্ট্রাকচার অক্জিলিয়ারী পজিশনিং ফিক্সচার ছাড়াই যেকোনো খোলার কোণে ডিস্কটিকে লক করতে পারে, দীর্ঘ সময়ের পাইপলাইন অপারেশনের জন্য স্থিতিশীল স্থায়ী প্রবাহ নিয়ন্ত্রণ অবস্থা উপলব্ধি করে। বর্ধিত স্টেমের ভিতরের সমস্ত ট্রান্সমিশন অংশগুলি ইন্টিগ্রেটেড স্প্লাইন সংযোগ গ্রহণ করে, হাজার হাজার খোলা এবং বন্ধ করার চক্রের পরে ট্রান্সমিশন স্লিপ ছাড়াই হ্যান্ডহুইল গিয়ার এবং অভ্যন্তরীণ প্রজাপতি ডিস্কের মধ্যে সিঙ্ক্রোনাস ঘূর্ণন নিশ্চিত করে।

• ডাবল ফ্ল্যাঞ্জ অনমনীয় সংযোগ চাপের ওঠানামার অধীনে সামগ্রিক সিলিং স্থায়িত্ব উন্নত করে
• কাস্টমাইজযোগ্য লম্বা স্টেম স্থানান্তর অপারেশন পয়েন্ট সমাহিত/অন্তরক এলাকার বাইরে
• ওয়ার্ম গিয়ার রিডাকশন বড় ক্যালিবার পাইপলাইন রেগুলেশনের জন্য অপারেশন টর্ক কমিয়ে দেয়
• ইন্টিগ্রেটেড স্প্লাইন স্টেম গঠন ট্রান্সমিশন স্লিপ ব্যর্থতার ঝুঁকি দূর করে

1.2 মিডিয়াম ইন্টারসেপশন এবং ফ্লো রেগুলেশন মেকানিজম

বর্ধিত স্টেমের নীচের প্রান্তে স্থির বৃত্তাকার প্রজাপতি ডিস্কটি সম্পূর্ণ খোলা, আংশিক থ্রটলিং এবং পাইপলাইনের ক্রস-সেকশনের সম্পূর্ণ বন্ধ করার জন্য উল্লম্ব কেন্দ্রীয় অক্ষের চারপাশে 90 ডিগ্রি ঘোরে। যখন ডিস্কটি মাঝারি প্রবাহের দিকে সমান্তরালভাবে ঘোরে, তখন পাইপলাইনটি একটি বাধাহীন উত্তরণ গঠন করে; প্রবাহের দিকে লম্বভাবে ঘোরানোর সময়, ডিস্কের বাইরের প্রান্তটি ভালভ বডির ভিতরে ইলাস্টিক সিলিং রিংকে ঘনিষ্ঠভাবে ফিট করে যাতে তরল, গ্যাস এবং মিশ্র মিডিয়ার শূন্য ফুটো বাধা অনুধাবন করা যায়। কোণ স্কেল সহ গিয়ার বক্সটি 0-90 ডিগ্রির মধ্যে ডিস্কের ঘূর্ণন কোণকে সঠিকভাবে সামঞ্জস্য করতে পারে, সাধারণ হ্যান্ডেল ভালভের শুধুমাত্র দ্বি-রাষ্ট্র সুইচ নিয়ন্ত্রণের পরিবর্তে অবিচ্ছিন্ন রৈখিক প্রবাহ নিয়ন্ত্রণ উপলব্ধি করে।

বর্ধিত স্টেমটি ভালভ বডি এবং লম্বা স্লিভের জয়েন্টে মাল্টি-লেয়ার প্যাকিং সিলিং উপাদান দিয়ে সজ্জিত, যা পাইপলাইন মিডিয়ামকে স্টেম গ্যাপ বরাবর গিয়ার ড্রাইভ এলাকায় ঊর্ধ্বমুখী হতে বাধা দেয়, গিয়ারের মরিচা এবং অপারেশন অংশগুলির মাঝারি দূষণ এড়ায়। প্যাকিং সেটটি পরবর্তী রক্ষণাবেক্ষণের সময় পাইপলাইন থেকে পুরো ভালভটি অপসারণ না করেই প্রতিস্থাপিত করা যেতে পারে, যা বিচ্ছিন্ন করা কঠিন কবর দেওয়া ভালভগুলির সাইটের মেরামতের কাজকে ব্যাপকভাবে সরল করে।

2. বডি, স্টেম এবং সিলিং কম্পোনেন্টের জন্য ম্যাটেরিয়াল ম্যাচিং স্ট্যান্ডার্ড

2.1 বিভিন্ন মিডিয়া পরিবেশের জন্য ভালভ বডি এবং ডিস্ক উপাদান শ্রেণীবিভাগ

উপাদানের গ্রেড নির্বাচন সরাসরি নির্দিষ্ট মাঝারি তাপমাত্রা এবং জারা অবস্থার অধীনে ভালভের দীর্ঘমেয়াদী স্থিতিশীল অপারেশন চক্র নির্ধারণ করে। ইপোক্সি আবরণ সহ নমনীয় আয়রন ভালভ বডি পৌরসভার জল সরবরাহ, অগ্নি সুরক্ষা এবং শীতল জলের পাইপলাইনে ব্যাপকভাবে ব্যবহৃত হয়, নিরপেক্ষ জলের মাঝারি ক্ষয় এবং কম উত্পাদন প্রক্রিয়াকরণ অসুবিধার ভাল প্রতিরোধের সাথে। কার্বন ইস্পাত WCB বডি উচ্চ-তাপমাত্রার বাষ্প এবং তেল পরিবহনের পাইপলাইনের জন্য উপযুক্ত, মাঝারি তাপমাত্রায় 425℃ পর্যন্ত স্থিতিশীল যান্ত্রিক শক্তি বজায় রাখে। স্টেইনলেস স্টীল CF8/CF8M বডি রাসায়নিক অ্যাসিড-বেস মিশ্রিত মাঝারি এবং উপকূলীয় লবণযুক্ত জলের পাইপলাইনের সাথে মেলে, ক্লোরাইড আয়ন দ্বারা সৃষ্ট পিটিং ক্ষয় প্রতিরোধ করে।

বিভিন্ন ধাতব যোগাযোগের পৃষ্ঠের মধ্যে বৈদ্যুতিক রাসায়নিক ক্ষয় এড়াতে প্রজাপতি ডিস্ক উপাদানটি ভালভ বডির জারা প্রতিরোধের গ্রেডের সাথে সামঞ্জস্যপূর্ণ হওয়া দরকার। স্টেইনলেস স্টীল ওভারলে ডিস্ক ক্ষয়কারী মাঝারি কাজের অবস্থার জন্য কনফিগার করা হয়েছে, যখন ব্রোঞ্জ অ্যালয় ডিস্ক সামুদ্রিক জীবের আনুগত্য এবং ইলেক্ট্রোলাইটিক জারা ক্ষতি প্রতিরোধ করার জন্য সমুদ্রের জল সঞ্চালন পাইপলাইনের জন্য নির্বাচন করা হয়েছে। সমস্ত ধাতব ঢালাই ফাঁকাগুলি ঢালাইয়ের সময় উত্পন্ন অভ্যন্তরীণ বিকৃতির চাপ দূর করার জন্য গঠনের পরে স্ট্রেস রিলিফ ট্রিটমেন্টের মধ্য দিয়ে যায়, বিকল্প ঠান্ডা এবং গরম পরিবেশে ভালভের বডি ক্র্যাকিং প্রতিরোধ করে।

2.2 বর্ধিত স্টেম এবং গিয়ার বক্স অভ্যন্তরীণ ট্রান্সমিশন উপাদান মান

লম্বা করা স্টেমটি দীর্ঘমেয়াদী খোলার এবং বন্ধ করার চক্রে বারবার টর্শন লোড বহন করে, তাই উচ্চ-শক্তির স্টেইনলেস স্টিল 410 বা অ্যালয় স্টিল 4140 উপাদানগুলি গ্রহণ করা হয়, যাতে টর্ক সংক্রমণের সময় গ্যালিং এবং ফ্র্যাকচার এড়াতে কঠোর কঠোরতা নিয়ন্ত্রণ করা হয়। প্রসারিত স্টেমের বাইরের প্রতিরক্ষামূলক হাতা অ্যান্টি-রাস্ট আবরণ সহ বিজোড় ইস্পাত পাইপ ব্যবহার করে, ভূগর্ভস্থ মাটির আর্দ্রতা এবং পাইপলাইন তাপ নিরোধক বাষ্প টর্ক ট্রান্সমিশন কোর শ্যাফ্টের সাথে যোগাযোগ থেকে বিচ্ছিন্ন করে, বহু বছর ধরে মাটির নিচে চাপা দেওয়া লম্বা স্টেম সমাবেশের পরিষেবা জীবনকে ব্যাপকভাবে প্রসারিত করে।

গিয়ার বক্সের অভ্যন্তরে কৃমি এবং কৃমি চাকা ব্রোঞ্জ খাদ ম্যাচিং কার্বন ইস্পাত কীট গঠন গ্রহণ করে, যা মেশিং ঘূর্ণনের সময় স্ব-তৈলাক্ত ঘর্ষণ জোড়া গঠন করে, নিয়মিত গ্রীস রক্ষণাবেক্ষণের ফ্রিকোয়েন্সি হ্রাস করে। গিয়ার বক্স শেল হালকা ওজন এবং শক্তিশালী অক্সিডেশন প্রতিরোধের সাথে কাস্ট অ্যালুমিনিয়াম খাদ ব্যবহার করে, যা দীর্ঘমেয়াদী বহিরঙ্গন এক্সপোজার বা ভূগর্ভস্থ ভল্ট বসানোর পরে হ্যান্ডহুইল ঘূর্ণনকে ব্লক করতে ভারী মরিচা স্তর তৈরি করবে না।

3. সমাহিত এবং উত্তাপ পাইপলাইন লেআউটগুলির জন্য স্ট্যান্ডার্ড ইনস্টলেশন ফ্লো

3.1 প্রাক-ইনস্টলেশন পাইপলাইন এবং পরামিতি নিশ্চিতকরণ পদক্ষেপ

ভালভ বডি উত্তোলন এবং সংযোগ করার আগে, টেকনিশিয়ানদের সাইটের পাইপলাইন বিন্যাসের সাথে মেলে পণ্যের তিনটি মূল কাস্টমাইজড প্যারামিটার নিশ্চিত করতে হবে: প্রয়োজনীয় বর্ধিত স্টেম দৈর্ঘ্য নির্ধারণের জন্য প্রকৃত সমাহিত গভীরতা বা নিরোধক বেধ, ম্যাচিং ফ্ল্যাঞ্জ প্রেসার গ্রেড নির্বাচন করার জন্য পাইপলাইনের নামমাত্র চাপ এবং অ্যান্টি-ডিস্কর এবং সামুদ্রিক উপাদানগুলির প্রয়োজন আছে কিনা তা পরীক্ষা করার জন্য মাঝারি প্রকার। বেমানান স্টেমের দৈর্ঘ্যের কারণে গিয়ার হ্যান্ডহুইল চাপা ভল্টে ডুবে যাবে বা পাইপলাইন নিরোধক দ্বারা আবৃত হবে, কার্যক্ষমতা হারাবে; অমিল ফ্ল্যাঞ্জ প্রেসার গ্রেড পাইপলাইন ডিজাইনের চাপে ফ্ল্যাঞ্জ গ্যাসকেট লিকেজ হতে পারে।

সামনে এবং পিছনের পাইপলাইনগুলির ফ্ল্যাঞ্জ সিলিং পৃষ্ঠটি ভালভাবে পরিষ্কার করুন, বোল্ট শক্ত করার সময় ইলাস্টিক সিলিং গ্যাসকেটের স্ক্র্যাচ ক্ষতি এড়াতে ওয়েল্ডিং স্ল্যাগ, মরিচা দাগ এবং শক্ত কণা সংযুক্তিগুলি সরিয়ে ফেলুন। ফ্ল্যাঞ্জের দুটি গ্রুপের মধ্যে মিলিত নন-মেটাল ফ্ল্যাট গ্যাসকেট রাখুন এবং ভালভ বডির অফসেট ইনস্টলেশনের কারণে গ্যাসকেটের উদ্ভট এক্সট্রুশন প্রতিরোধ করতে সমস্ত ফ্ল্যাঞ্জ বোল্টের গর্তকে অনুভূমিকভাবে সারিবদ্ধ করুন, যা দীর্ঘমেয়াদী অপারেশনের পরে স্থানীয় মাঝারি ফুটো পথ তৈরি করবে।

3.2 সমাহিত পাইপলাইন বিশেষ স্থায়ী এবং স্টেম সুরক্ষা অপারেশন

ভালভ বডি ফ্ল্যাঞ্জ সম্পূর্ণভাবে বোল্ট করা এবং ক্রস সিমেট্রিকাল টাইটনিং সিকোয়েন্স দ্বারা বেঁধে ফেলার পরে, স্তরযুক্ত কম্প্যাকশনের জন্য ভালভের বডির চারপাশে গ্রেডেড বালি পূরণ করুন, স্থানীয় বিকৃতি তৈরি করতে ভালভের শেলকে সরাসরি বের করে দেওয়া বড় শক্ত পাথর এড়িয়ে চলুন। বর্ধিত স্টেমের বাইরের প্রতিরক্ষামূলক হাতাটি ভালভ বডি থেকে গ্রাউন্ড অপারেশন প্ল্যাটফর্মে জলরোধী অ্যান্টি-জারোশন কয়েলযুক্ত উপাদান দিয়ে আবৃত করা প্রয়োজন, যা ভূগর্ভস্থ ভূগর্ভস্থ জল এবং ক্ষয়কারী মাটিকে স্টেমের ধাতব অংশগুলির সাথে যোগাযোগ করতে বাধা দেয়। একটি ফাঁপা প্রতিরক্ষামূলক ম্যানহোলের আবরণ স্টেমের স্থল প্রান্তে সংরক্ষিত থাকে, যা পরবর্তী পরিদর্শন এবং সমন্বয়ের সময় বড়-ক্ষেত্রের মাটি খনন ছাড়াই হ্যান্ডহুইলটি পরিচালনা করার জন্য সরাসরি খোলা যেতে পারে।

পুরুভাবে উত্তাপযুক্ত ইনডোর পাইপলাইন ইনস্টলেশনের জন্য, পাইপলাইনের নিরোধক মোড়কের অবস্থানে বর্ধিত স্টেমের বাইরের ব্যাসের সাথে মেলে একটি উল্লম্ব চ্যানেল সংরক্ষণ করুন, গিয়ার বক্স এবং স্টেম উন্মুক্ত অংশের চারপাশে তাপ নিরোধক তুলো আবৃত করবেন না, যাতে তাপ জমে গিয়ার লুব্রিকেটিং ত্বরান্বিত হতে না পারে এবং সমুদ্রের উপরের অংশের গ্রীস ক্ষয়প্রাপ্ত হয়। ইনস্টলেশনের পরে, ডিস্কটি জ্যামিং ছাড়াই ঘোরে এবং কোণ স্কেল ইঙ্গিতটি প্রকৃত প্রবাহ বাধার অবস্থার সাথে সামঞ্জস্যপূর্ণ তা যাচাই করতে হ্যান্ডহুইলের সম্পূর্ণ স্ট্রোক খোলার এবং বন্ধ করার পরীক্ষা পরিচালনা করুন।

• ক্রস সিমেট্রিকাল ফ্ল্যাঞ্জ বোল্ট শক্ত করা যা গ্যাসকেটের অদ্ভুত এক্সট্রুশন ফুটো প্রতিরোধ করতে
• মাটির ক্ষয়ের বিরুদ্ধে বর্ধিত স্টেম সমাহিত অংশের জন্য জলরোধী প্রতিরক্ষামূলক মোড়ক
• ইনসুলেশন মোড়ানো গিয়ারবক্স এড়াতে স্টেমের জন্য স্বাধীন উল্লম্ব চ্যানেল সংরক্ষণ করুন
• ইনস্টলেশনের পরে ডিস্ক জ্যামিং লুকানো বিপদ দূর করতে সম্পূর্ণ স্ট্রোক ওপেনিং-ক্লোজিং পরীক্ষা

4. প্রধান শিল্প এবং পৌর পাইপলাইন অ্যাপ্লিকেশন পরিস্থিতি

4.1 পৌরসভার ভূগর্ভস্থ জল সরবরাহ এবং অগ্নি সুরক্ষা পাইপ নেটওয়ার্ক

শহুরে পৌরসভার জল বিতরণ পাইপলাইন এবং সমাহিত ফায়ার ফাইটিং রিং পাইপগুলি এই দীর্ঘায়িত স্টেম ফ্ল্যাঞ্জ ভালভের জন্য সর্বাধিক প্রযোজ্য ক্ষেত্র। বেশিরভাগ প্রধান পাইপলাইন শাখাগুলি রাস্তার পৃষ্ঠ বা সবুজ বেল্টের মাটির নীচে স্থাপন করা হয়, এবং সাধারণ শর্ট-স্টেম ভালভগুলি যখনই প্রবাহ সামঞ্জস্য বা পাইপলাইন কাট-অফ রক্ষণাবেক্ষণ করা হয় তখন বড় আকারের রাস্তা খননের প্রয়োজন হয়, যা শহুরে ট্র্যাফিক এবং দৈনন্দিন বাসিন্দাদের জীবনে ব্যাপক হস্তক্ষেপ নিয়ে আসে।বর্ধিত স্টেম গিয়ার ফ্ল্যাঞ্জ প্রজাপতি ভালভঅপারেটিং গিয়ার হ্যান্ডহুইলকে গ্রাউন্ড ইন্সপেকশন ওয়েল পজিশন পর্যন্ত প্রসারিত করে, এবং রাস্তার পৃষ্ঠ খনন এবং পাইপলাইনের মাটি ব্যাকফিলিং নির্মাণ কাজ ছাড়াই সমস্ত খোলা, বন্ধ এবং ফ্লো থ্রটলিং অপারেশনগুলি শুধুমাত্র কূপের কভার খোলার মাধ্যমে সম্পন্ন করা যেতে পারে।

ফায়ার পাম্প শুরু হলে তাৎক্ষণিক চাপ বৃদ্ধির অধীনে পৌর অগ্নি সুরক্ষা পাইপলাইনগুলির স্থিতিশীল সিলিং কার্যকারিতা প্রয়োজন। ডাবল ফ্ল্যাঞ্জ অনমনীয় সংযোগ এবং মাল্টি-লেয়ার ইলাস্টিক সিলিং রিং স্ট্রাকচার মাঝারি সিপেজ ছাড়াই তাত্ক্ষণিক চাপের প্রভাব সহ্য করতে পারে। ওয়ার্ম গিয়ার সেল্ফ-লকিং স্ট্রাকচারটি দৈনিক স্ট্যান্ডবাই অবস্থায় ভালভটিকে দীর্ঘ সময়ের জন্য সম্পূর্ণরূপে খোলা রাখতে পারে এবং পাইপলাইনের জল প্রবাহের প্রভাবের কম্পনের কারণে স্বয়ংক্রিয়ভাবে বন্ধ হবে না, জরুরী প্রতিক্রিয়ার সময় বাধাহীন অগ্নিনির্বাপক জলের উত্তরণ নিশ্চিত করে।

4.2 ফ্যাক্টরি ইনসুলেটেড মিডিয়াম কনভেয়িং পাইপলাইন

রাসায়নিক প্ল্যান্টের উচ্চ-তাপমাত্রার বাষ্প, গরম তেল এবং রেফ্রিজারেটেড ব্রাইন পাইপলাইনগুলির জন্য মাঝারি তাপমাত্রার ক্ষতি কমাতে এবং অন-সাইট অপারেটরদের জন্য পৃষ্ঠের স্ক্যাল্ড দুর্ঘটনা এড়াতে পুরু তাপ নিরোধক স্তর প্রয়োজন। যদি স্ট্যান্ডার্ড শর্ট-স্টেম বাটারফ্লাই ভালভগুলি গ্রহণ করা হয়, তবে প্রতিবার প্রবাহ সামঞ্জস্য করার সময় ভালভের চারপাশের নিরোধক স্তরটি অবশ্যই কেটে ফেলতে হবে এবং অপারেশনের পরে নতুন তাপ নিরোধক তুলাকে পুনরায় মোড়ানো প্রয়োজন, যার ফলে তাপ নিরোধক সামগ্রীর বারবার অপচয় হয় এবং পাইপলাইনের ঘন ঘন তাপ ক্ষতি হয়। দীর্ঘায়িত স্টেম কাঠামো অপারেশন গিয়ার বক্সকে ইনসুলেশন মোড়ক এলাকা থেকে আলাদা করে, পাইপলাইনের নিরোধকটি স্থানীয় কাটিং ছাড়াই একটি সম্পূর্ণরূপে মোড়ানো যায়, দীর্ঘ সময়ের জন্য পুরো পাইপলাইনের সম্পূর্ণ তাপ নিরোধক প্রভাব বজায় রাখে।

বড় আকারের খাদ্য প্রক্রিয়াকরণ এবং ফার্মাসিউটিক্যাল কারখানার পরিষ্কার জল সঞ্চালন পাইপলাইনগুলিও বর্ধিত স্টেম গিয়ার ড্রাইভ সহ এই ফ্ল্যাঞ্জ প্রজাপতি ভালভটি নির্বাচন করে। সম্পূর্ণ স্টেইনলেস স্টিলের যোগাযোগের মাঝারি অংশগুলি স্যানিটারি উত্পাদনের মানগুলির সাথে মেলে, এবং গিয়ার অপারেশন মোডটি সুনির্দিষ্ট ছোট-পরিসরের প্রবাহ নিয়ন্ত্রণ উপলব্ধি করে, যা পণ্য প্রক্রিয়াকরণের স্থিতিশীলতাকে প্রভাবিত করে তাত্ক্ষণিক বড় প্রবাহের ওঠানামা ছাড়াই উত্পাদন সরঞ্জামের জন্য প্রয়োজনীয় মাঝারি প্রবাহকে স্থিরভাবে নিয়ন্ত্রণ করতে পারে।

4.3 পার্ক ভূগর্ভস্থ বৃষ্টির জল এবং নিকাশী নিষ্কাশন পাইপলাইন

ক্যাম্পাস, শিল্প পার্ক এবং আবাসিক সম্প্রদায়ের চাপা বৃষ্টির জল এবং পয়ঃনিষ্কাশন শাখার পাইপগুলি সবুজ জমি এবং ফুটপাথের নীচে চাপা পড়ে, বিক্ষিপ্ত পরিদর্শন কূপগুলি বিরতিতে সংরক্ষিত থাকে। ভালভের দীর্ঘায়িত স্টেম ডিজাইন এই পরিদর্শন কূপের উল্লম্ব গভীরতার সাথে পুরোপুরি মেলে, রক্ষণাবেক্ষণ কর্মীরা অপারেশনের জন্য গভীর কূপের নিচে না গিয়ে সরাসরি কূপের মুখের গিয়ার হ্যান্ডহুইলে পৌঁছাতে পারে। নমনীয় আয়রন ভালভ বডির ইপোক্সি অ্যান্টি-জারা আবরণ জৈব অমেধ্যযুক্ত নর্দমাগুলির দীর্ঘমেয়াদী ক্ষয়কে প্রতিরোধ করে এবং প্রতিস্থাপনযোগ্য বাইরের সিলিং রিংটি পাইপলাইন থেকে অবিচ্ছেদ্য ভালভ ছাড়াই সাইটে বজায় রাখা যেতে পারে।

• পৌরসভার চাপা পানির পাইপ ভালভ সমন্বয়ের সময় রাস্তা খনন কাজ শেষ করে
• উত্তাপযুক্ত কারখানার পাইপলাইনগুলি তাপীয় তুলো বারবার কাটা এবং পুনরায় মোড়ানো এড়ায়
• ফায়ার পাইপলাইন গিয়ার স্ব-লকিং জল প্রবাহ কম্পনের অধীনে দুর্ঘটনাজনিত বন্ধ হওয়া প্রতিরোধ করে
• পয়ঃনিষ্কাশন পাইপ বিরোধী জারা আবরণ দীর্ঘমেয়াদী জৈব মাঝারি ক্ষয় অভিযোজিত

6. নিয়মিত পরিদর্শন এবং দীর্ঘমেয়াদী ক্ষয়রোধী রক্ষণাবেক্ষণ নির্দেশিকা

সমাহিত এবং উত্তাপযুক্ত ইনস্টলেশন পরিবেশগুলি ভালভের বাহ্যিক উপাদানগুলির বার্ধক্যকে ত্বরান্বিত করে, তাই পাইপলাইন অপারেশনের সময় হঠাৎ সিলিং ব্যর্থতা বা ট্রান্সমিশন জ্যামিং এড়াতে বিভিন্ন কাজের শর্ত অনুসারে মানসম্মত পর্যায়ক্রমিক পরিদর্শন এবং রক্ষণাবেক্ষণ চক্রগুলি প্রণয়ন করা আবশ্যক।বর্ধিত স্টেম গিয়ার ফ্ল্যাঞ্জ প্রজাপতি ভালভবিভক্ত প্রতিস্থাপনযোগ্য পরিধান অংশ নকশা আছে, অধিকাংশ রক্ষণাবেক্ষণ অপারেশন পাইপলাইন বন্ধ এবং অবিচ্ছেদ্য ভালভ disassembly ছাড়া সাইটে সম্পন্ন করা যেতে পারে, ব্যাপকভাবে রক্ষণাবেক্ষণ কাজের কারণে পাইপলাইন সিস্টেম ডাউনটাইম সময়কাল হ্রাস.

6.1 গিয়ার অপারেশন যন্ত্রাংশের জন্য মাসিক রুটিন পরিদর্শন আইটেম

গ্রাউন্ড ম্যানহোল কভার বা পাইপলাইন ইনসুলেশন সংরক্ষিত অপারেশন চ্যানেল খুলুন, সম্পূর্ণ স্ট্রোক খোলার এবং বন্ধ করার জন্য হ্যান্ডহুইলটি সামনে পিছনে ঘোরান, ঘূর্ণন প্রক্রিয়াটিতে অস্বাভাবিক ব্লকিং এবং অস্বাভাবিক ঘর্ষণ শব্দ আছে কিনা তা পর্যবেক্ষণ করুন। নির্দেশিত খোলার ডিগ্রি ডিস্কের প্রকৃত ফ্লো ইন্টারসেপশন অবস্থার সাথে সামঞ্জস্যপূর্ণ তা নিশ্চিত করতে গিয়ার বক্সের কোণ স্কেল পয়েন্টারটি পরীক্ষা করুন৷ গিয়ার বক্সের শেলের উপরিভাগের ধুলো এবং স্যাঁতসেঁতে কাদার দাগ মুছে ফেলুন, স্টেম প্যাকিং এর উপরের প্রান্তে মাঝারি সিপেজ ট্রেস আছে কিনা তা পরীক্ষা করুন এবং পরবর্তী প্যাকিং প্রতিস্থাপনের ব্যবস্থার জন্য সিপেজের পরিমাণ রেকর্ড করুন।

ভূগর্ভস্থ স্যাঁতসেঁতে পরিদর্শন কূপগুলিতে ইনস্টল করা গিয়ার বক্সগুলির জন্য, পৃষ্ঠের সাথে সংযুক্ত ঘনীভূত জলের ফোঁটাগুলি অপসারণ করতে প্রতি মাসে শুকনো ন্যাকড়া দিয়ে বাইরের শেলটি মুছুন, অ্যালুমিনিয়াম খাদ শেল পৃষ্ঠের দীর্ঘমেয়াদী স্যাঁতসেঁতে ক্ষয় রোধ করে অভ্যন্তরীণ সিলিং গ্রীস গহ্বরে ছিদ্রের ক্ষতি হতে পারে৷ যদি হ্যান্ডহুইল ঘূর্ণন প্রতিরোধের পূর্ববর্তী পরিদর্শন রেকর্ডের তুলনায় স্পষ্টতই বৃদ্ধি পায়, তাহলে সম্পূরক লুব্রিকেটিং গ্রীসকে সংরক্ষিত গ্রীস ইনজেকশন অগ্রভাগের মাধ্যমে গিয়ার বক্সে ইনজেকশন করতে হবে।

6.2 বার্ষিক গভীর অ্যান্টি-জারা এবং সিলিং প্রতিস্থাপন রক্ষণাবেক্ষণ

প্রতি বছর বর্ধিত স্টেমের বাইরের প্রতিরক্ষামূলক হাতাটির সম্পূর্ণ ক্ষয়-বিরোধী পরিদর্শন করুন, বাইরের জলরোধী অ্যান্টি-রাস্ট কুণ্ডলীকৃত উপাদানে ক্র্যাকিং, পড়ে যাওয়া এবং হাতার ফাঁকে মাটির জল প্রবেশ করেছে কিনা তা পরীক্ষা করুন। ক্ষতিগ্রস্ত অ্যান্টি-জারা মোড়ানো অংশগুলিকে নতুন জলরোধী কয়েলযুক্ত উপাদান দিয়ে পুনরায় ক্ষত করতে হবে এবং ধাতব স্টেম শ্যাফ্টের সাথে ভূগর্ভস্থ ক্ষয়কারী মাঝারি যোগাযোগকে ব্লক করার জন্য জয়েন্টের ফাঁকটি অ্যান্টি-রাস্ট সিলিং আঠা দিয়ে সিল করা হয়েছে।

বার্ষিক পাইপলাইন শাটডাউন রক্ষণাবেক্ষণের সময় ফ্ল্যাঞ্জ বিচ্ছিন্ন করার মাধ্যমে ভালভ বডির অভ্যন্তরে বার্ধক্যজনিত ইলাস্টিক সিলিং রিংটি বের করুন, এটিকে মাঝারি তাপমাত্রা এবং জারা গ্রেডের সাথে মেলে একটি নতুন সিলিং রিং দিয়ে প্রতিস্থাপন করুন। বাটারফ্লাই ডিস্কের সারফেস স্ক্র্যাচ এবং জারা ডিগ্রী পরীক্ষা করুন, ডিস্কের উপরিভাগে ছোটখাটো মরিচা দাগ পালিশ করুন এবং মেরামত করুন এবং ভালভ বডিতে পুনঃস্থাপনের আগে সম্পূরক অ্যান্টি-জারোশন লেপ চিকিত্সা করুন। সমস্ত প্রতিস্থাপিত পুরানো সিলিং আনুষাঙ্গিকগুলি এলোমেলোভাবে ফেলে না দিয়ে শিল্প বর্জ্য ব্যবস্থাপনার মান অনুসারে শ্রেণিবদ্ধ এবং পুনর্ব্যবহৃত করা হয়।

• স্ক্রীন ট্রান্সমিশন জ্যামিং লুকানো বিপদ থেকে মাসিক ফুল-স্ট্রোক হ্যান্ডহুইল ঘূর্ণন পরীক্ষা
• সময়মত সম্পূরক গিয়ার লুব্রিকেটিং গ্রীস যখন ঘূর্ণন টর্ক স্পষ্টতই বৃদ্ধি পায়
• ক্ষতিগ্রস্থ স্টেমের বাইরের জলরোধী অ্যান্টি-জারোশন স্তরের বার্ষিক পুনরায় মোড়ানো
• পাইপলাইন নিয়মিত শাটডাউন রক্ষণাবেক্ষণের সময় বার্ধক্যের ভিতরের সিলিং রিং প্রতিস্থাপন করুন
